在目前的消防氣體滅火系統中，七氟丙烷滅火系統是應用廣泛，使用率高的一種，首先通過一個配電室七氟丙烷滅火系統的案例引出主題，通過七氟丙烷優勢和應用進行講解，最后為大家講一下關于七氟丙烷滅火系統 的組成和注意事項，希望能夠讓大家對七氟丙烷滅火系統有個初步了解。

一、七氟丙烷滅火系統變配電房案例

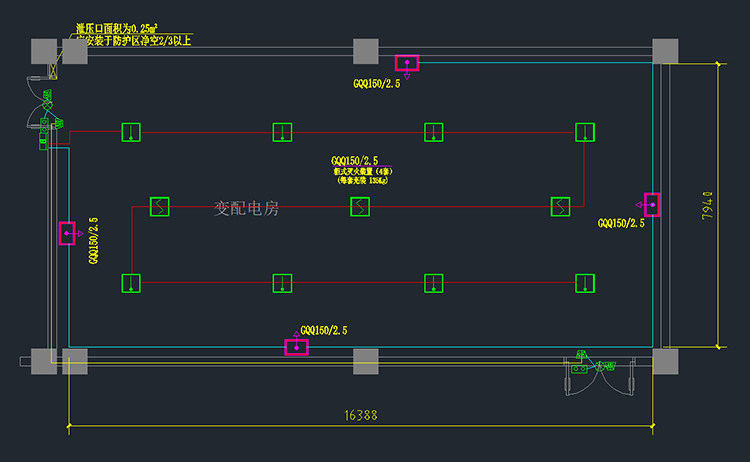

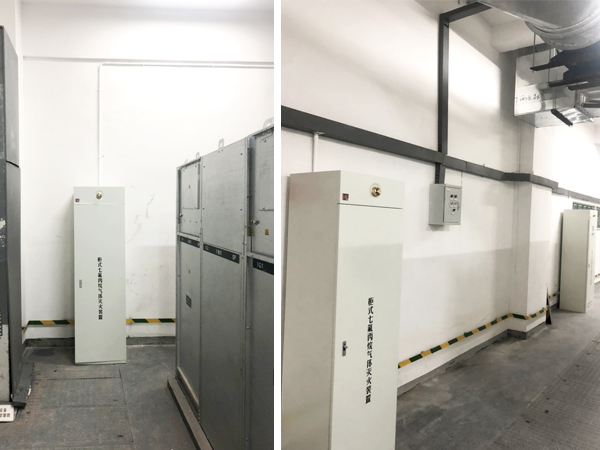

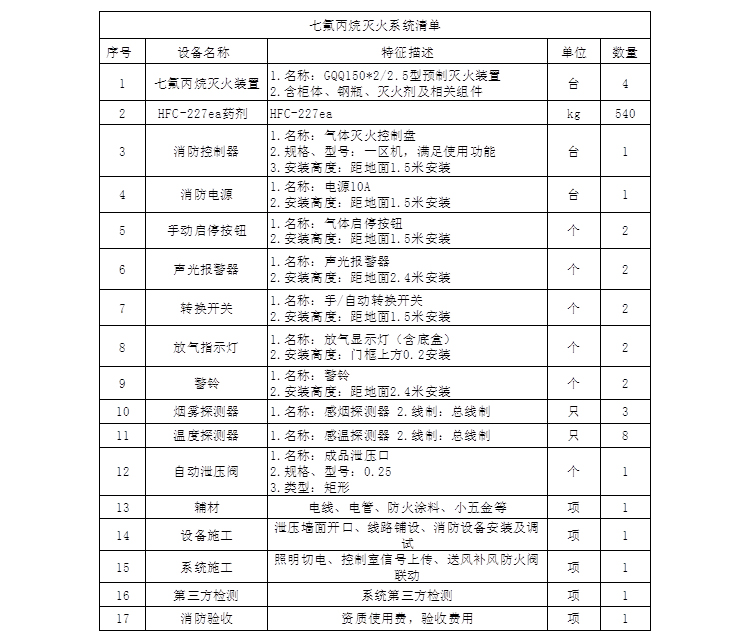

杭州一家具廠位于地下一層的變配電室需要配置七氟丙烷滅火系統，變配電室長16.4m，寬度7.94m，高度是5.1m。根據《氣體滅火系統設計規范》GB50370中，變配電室設計濃度采用9%，通過兆龍軟件的精確計算，計算出設計用量為526kg，根據多方面考慮和現場情況，設計使用4瓶充裝135kg的150L柜式七氟丙烷滅火裝置，柜體放置在變配電室四面靠墻的位置。柜式七氟丙烷滅火裝置是由火劑瓶組、柜體、信號反饋裝置、電磁型驅動裝置、滅火劑輸送管、噴嘴、先導閥等組成，通過與探測、報警等系統聯動共同組成一套完整的消防氣體滅火系統，有效保障防護區的安全，助力客戶安全可持續發展。

二、七氟丙烷滅火系統優勢

1、七氟丙烷滅火系統以七氟丙烷作為滅火劑，不導電，無色無味，對人體和保護物不會產生二次傷害。

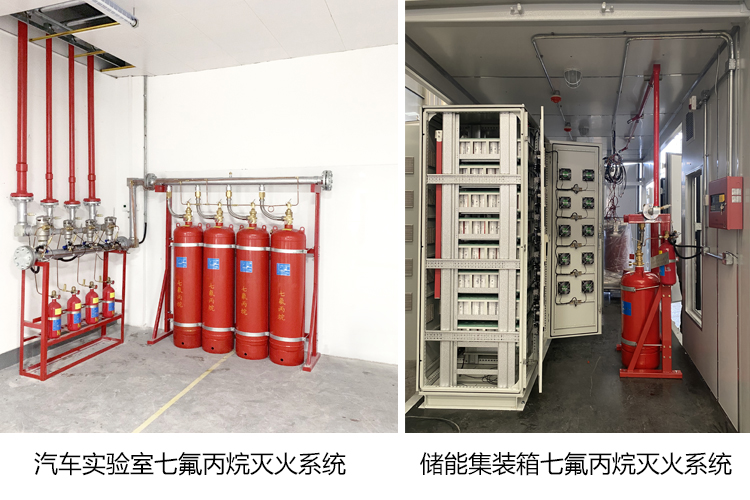

2、七氟丙烷滅火系統根據型式有管網、柜式、懸掛式三種，可選擇性多，能根據防護區大小配置不同類型產品。

3、七氟丙烷滅火系統滅火原理是化學和物理相結合的滅火方式，滅火效力高。

4、七氟丙烷滅火系統缺點是由于藥劑價格高且需要定期更換，藥劑成本和維護費用較大。但在同一個防護區的情況下，如電子設備房、檔案室等房間，七氟丙烷滅火系統是相對成本較低的一種。

三、七氟丙烷滅火設備組成部件

上述案例中設計的是 七氟丙烷滅火系統 的柜式型式產品，除了柜式滅火裝置外，七氟丙烷滅火系統還有一種管網式設備，接下來就給大家講一下管網式七氟丙烷滅火設備的組成部件及相關作用。

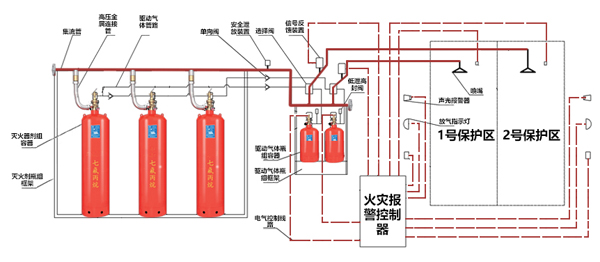

七氟丙烷滅火設備包括：滅火劑瓶組、驅動氣體瓶組、單向閥、選擇閥（適用于組合分配系統）、電磁型驅動裝置、集流管、連接管、噴嘴、信號反饋裝置、安全泄放裝置、低泄高封閥等。以下講幾個比較重要的部件作用供大家參考。

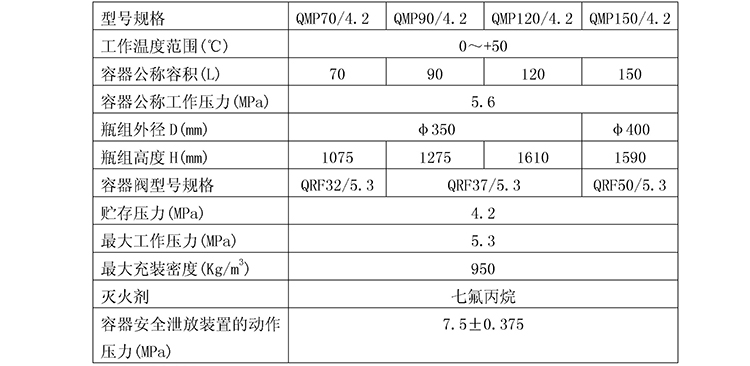

1、滅火劑瓶組

滅火劑瓶組平時用來儲存七氟丙烷滅火劑，一旦發生火災，靠先導閥開啟容器閥，釋放滅火劑。瓶組具備超壓保護、誤噴射防護和壓力顯示功能。

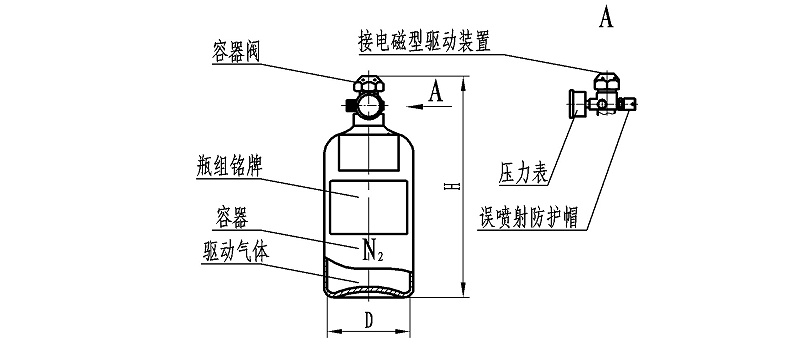

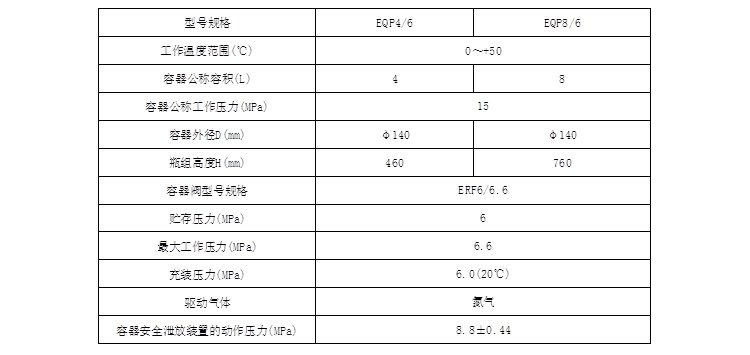

2、驅動氣體瓶組

驅動氣體瓶組平時用來儲存驅動氣體（氮氣），一旦發生火災，靠電磁型驅動裝置開啟容器閥，釋放驅動氣體。瓶組具備超壓保護、誤噴射防護和壓力顯示功能。

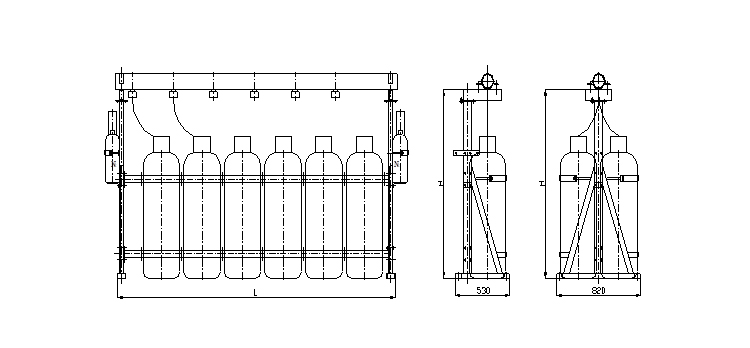

3、滅火劑瓶組框架

滅火劑瓶組框架是用來固定滅火劑瓶組和集流管，根據用戶要求可任意組合。

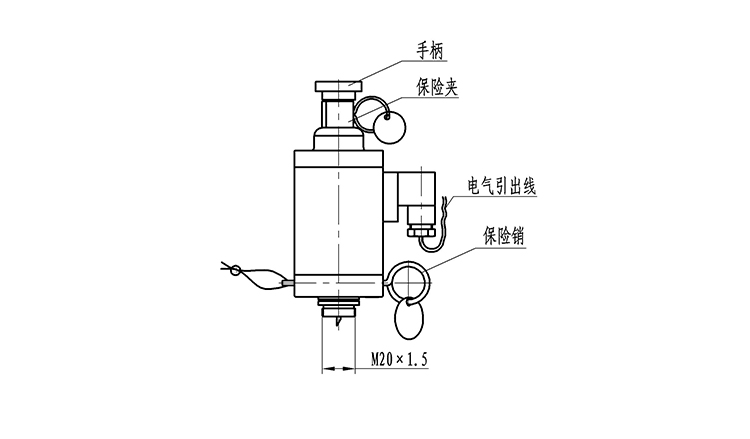

電磁型驅動裝置安裝在驅動氣體瓶組容器閥上，與外接控制設備連接，具有電動和人工機械操作功能。

電動：一旦有啟動電流輸入，將使其電磁鐵動作，頂?shù)断滦写唐乞?qū)動氣體瓶組容器閥上的密封膜片，容器閥開啟，噴放滅火劑。

人工機械操作：拔出保險夾，拍按手柄使頂?shù)断滦校蜷_容器閥。

防誤操作保險：①保險銷的作用是限制頂?shù)秳幼?，防止各種誤操作造成滅火設備的誤啟動。系統未驗收投入正常使用之前，保險銷禁止拆除。②保險夾系機械手動限制保險，在系統正常工作狀態時，防止人為或機械等誤啟動滅火設備。非人工機械操作保險夾禁止拆除。

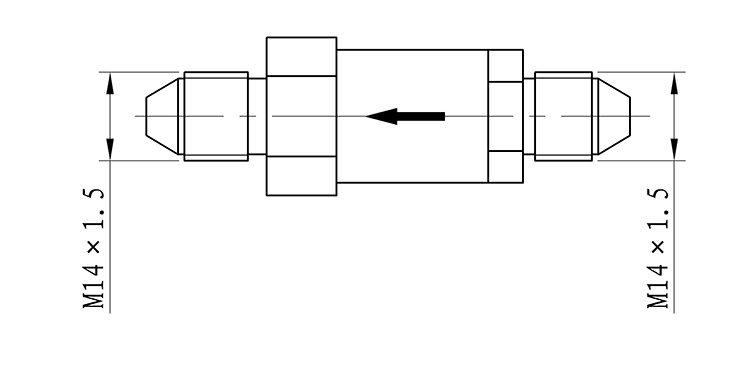

5、單向閥EQD4/6.6

安裝于驅動氣體管路中，用以控制驅動氣體流向。

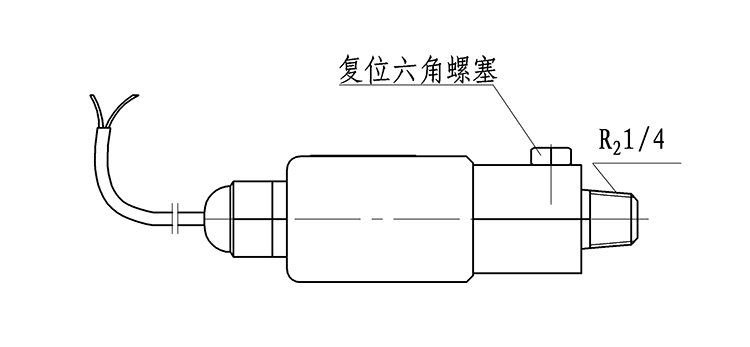

6、信號反饋裝置EXF0.8/15

信號反饋裝置用于傳遞系統噴放信號，提供的是無源開關信號。信號反饋裝置安裝在選擇閥出口處（組合分配系統中）或集流管（單元獨立系統中）上，反饋信號線與滅火控制設備聯接。該裝置內部微動開關提供一對開關觸點，平時觸點開路，當相應防護區滅火劑釋放時，管路內壓力推動其內活塞使微動開關閉合，將噴放信號反饋給火災報警控制器。

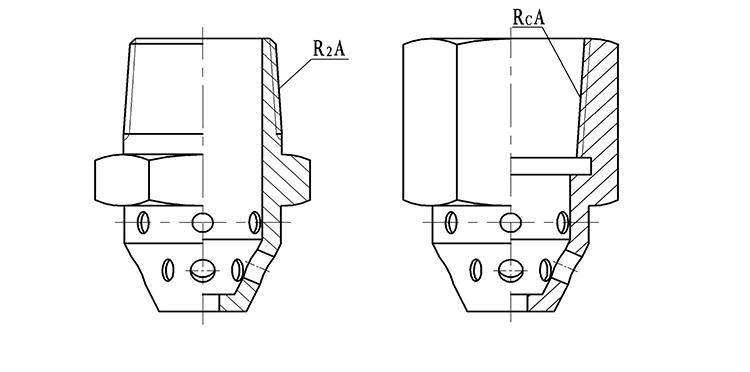

7、噴嘴

噴嘴安裝于管網末端，其用途是按設計要求將滅火劑噴灑到防護區。噴嘴各型號規格應根據工程設計確定，它主要用于撲救封閉空間內的火災，用于全淹沒滅火系統的防護區。

警告：噴嘴的最大安裝高度為6.5m，最小安全使用高度為0.3m，發生火警時，人員應及時撤離防護區，以免噴出的氣流造成人身傷害。

四、七氟丙烷滅火系統注意事項

1、對防護區的要求

1）防護區的最低環境溫度不應低于-10℃；

2）防護區圍護結構承受內壓的允許壓強，不宜低于1200Pa；

3）一個防護區設置的預制滅火系統，其裝置數量不宜超過10臺；

4）防護區應設置泄壓口，七氟丙烷滅火系統的泄壓口應位于防護區凈高的2/3以上；

5）防護區宜以單個封閉空間劃分；同一區間的吊頂層和地板下需同時保護時，可合為一個防護區；

6）采用管網滅火系統時，一個防護區的面積不宜大于800m2，且容積不宜大于3600m3；

7）采用預制滅火系統時，一個防護區的面積不宜大于500m2，且容積不宜大于1600m3；

8）滅火后，防護區應通風換氣，當防護區內氧氣濃度低于18%時，人員不允許進入防護區。

2、安裝注意事項

1）滅火劑瓶組應固定牢靠，一般柜式靠墻放置，管網放置在氣瓶間內，瓶組架須用地腳螺栓緊固；

2）電磁型驅動裝置上的保險銷在未交付使用前不得拆除，為避免發生誤噴事故，應有專業人員進行安裝調試；

3）各手動操作的保險裝置在手動操作時方能拆除，以免發生誤操作和誤噴事故；
