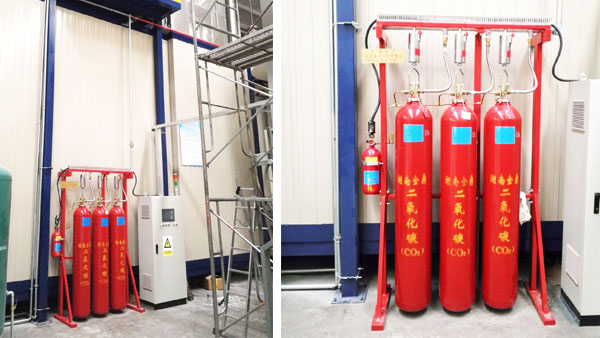

高壓二氧化碳滅火系統是應用成熟的一種氣體滅火系統，目前已被廣泛應用于工業行業及工業設備中，如環保過濾設備、工業清洗設備、印染設備、軋機、印刷機、發電機等防護區。高壓二氧化碳滅火系統一般與火災報警滅火控制系統聯動，從而實現對防護區的保護，將火災撲滅在初期。今天我們來看一下高壓二氧化碳滅火系統的組成部件。

一、滅火系統在工程應用中分兩種結構形式：組合分配系統和單元獨立系統。

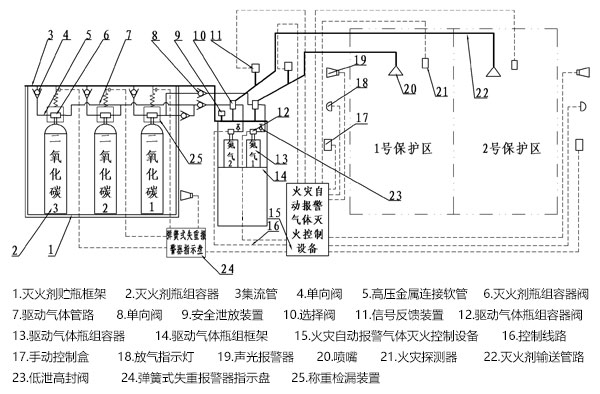

1、組合分配系統

組合分配系統是數個滅火劑瓶組組成的一套氣體滅火劑儲存裝置通過管網的選擇分配，保護兩個或兩個以上的防護區的滅火系統。這種應用方式相對經濟，強調的是幾個防護區不會同時發生火災。

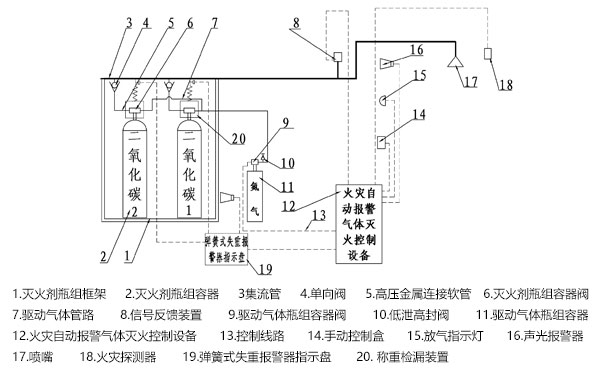

2、單元獨立系統

單元獨立系統是數個滅火劑瓶組組成的一套氣體滅火劑儲存裝置，通過固定的管道和噴嘴，對一個防護區實施保護的滅火系統。

二、主要零部件

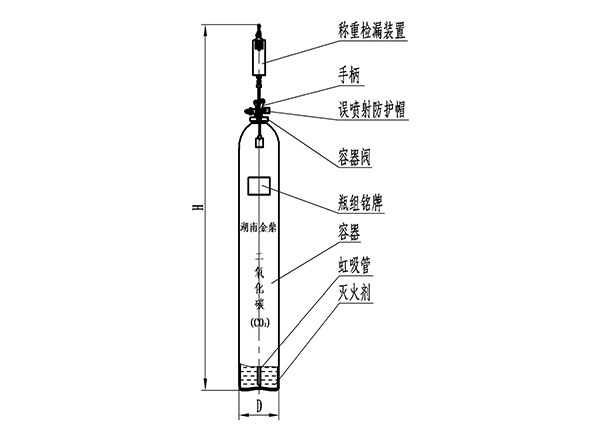

1、滅火劑瓶組

■組成：滅火劑瓶組由滅火劑、容器、容器閥和稱重檢漏裝置組成。

■用途：平時用來儲存CO2氣體滅火劑，一旦發生火災，通過開啟容器閥，釋放儲存的滅火劑。瓶組具備氣動和人工啟動功能，具備超壓保護、誤噴射防護和泄漏報警功能。

警告用語：瓶組應設置在陰涼干燥處，防止曝曬和雨淋，防止碰撞，非專業充裝單位嚴禁充裝，非專業人員嚴禁動用閥門。

2、滅火劑

二氧化碳滅火劑質量應符合GB4396-2005《二氧化碳滅火劑》的要求。

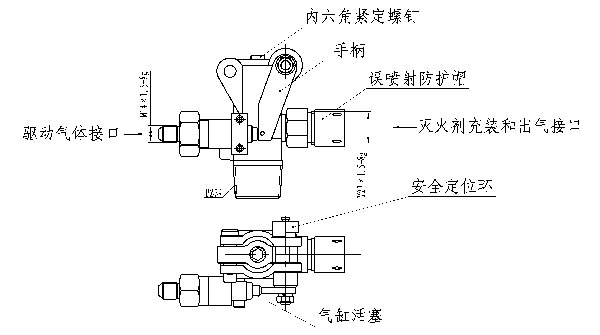

3、容器閥

■用途：容器閥安裝在滅火劑容器上，用以密封容器內滅火劑，火災時，靠驅動氣體或人工機械手動開啟，釋放滅火劑。

■操作使用

氣動開啟：通過連接驅動氣體管路，一旦驅動氣體釋放，驅動氣體將推動容器閥氣缸活塞，轉動手柄，打開容器閥。

人工機械手動開啟：手動扳動手柄即可開啟容器閥。

■超壓保護功能：當瓶組內部壓力到達設計規定動作壓力（19MPa±0.95MPa），膜片式安全泄放裝置內膜片自動爆破，泄放瓶組內氣體，達到釋放壓力的目的。

■誤噴射防護功能：誤噴射防護帽安裝在容器閥出口上，是為了防止容器未得到可靠固定前，避免由于誤噴引起容器劇烈移動造成人員傷害或財產損失。

■防誤啟動功能：安全定位環能限制容器閥手柄的轉動，避免滅火劑瓶組誤啟動。系統未驗收投入正常使用之前，安全定位環禁止拆

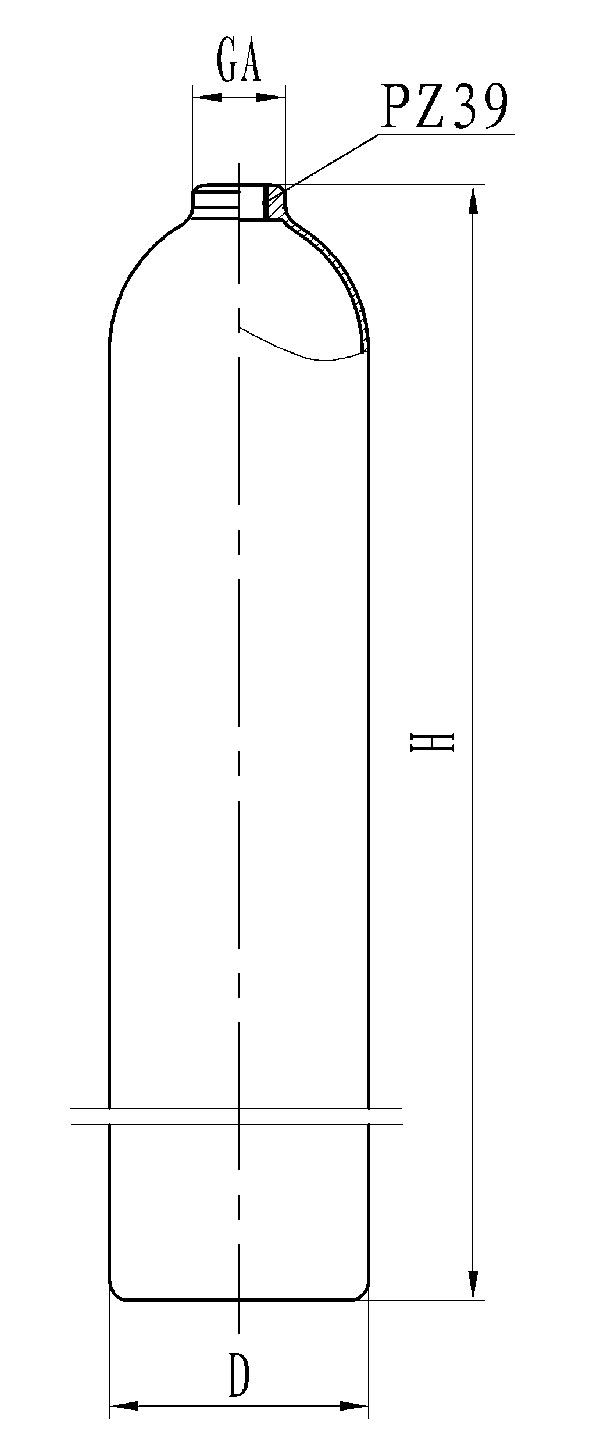

4、容器

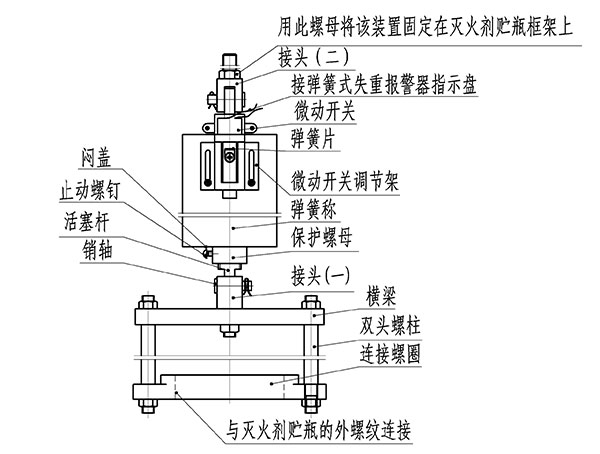

5、稱重檢漏裝置

稱重檢漏裝置主要由連接螺圈、彈簧稱、微動開關調節架、橫梁和接頭等組成。安裝在瓶組上，與彈簧式失重報警器指示盤連接，實現滅火劑泄漏報警。

■原理及用途：稱重檢漏裝置用于檢查滅火劑瓶組內CO2的泄漏情況，輸出開關信號。該裝置根據彈簧秤原理制成，一端固定在滅火劑瓶組架上，下端懸掛滅火劑瓶組，當滅火劑發生泄漏時，瓶組重量減輕升高，彈簧片將隨活塞桿上升，當泄漏量達到充裝量的10%（約4.2Kg左右）時，彈簧片觸動微動開關，彈簧式失重報警器指示盤接受開關信號發出聲光信號，達到滅火劑泄漏報警作用。

■安裝調試：

（1）安裝：將連接螺圈與貯瓶螺紋連接，再將彈簧稱通過接頭(二)用螺母緊固在滅火劑貯瓶框架上；用銷軸通過接頭(一)將鋼瓶懸掛于彈簧稱上，然后接好驅動氣體管路以及金屬軟管等各種管路，并正確連接微動開關導線。

（2）調試：根據泄漏量報警要求，觀看重量刻度標尺，移動微動開關固定架，在調節微動開關與彈簧片接觸間距時，要用手提升懸掛物，提升的重量應與泄漏報警規定重量相符，確保微動開關產生報警信號后，固定微動開關固定架。

（3）注意事項：調節保護螺母，使螺母上端面與彈簧稱下端面之間的距離大于微動開關與彈簧片間距離1～2mm，然后鎖緊止動螺釘，這樣就能在滿足泄漏報警的前提下起到保護彈簧片和微動開關的作用。

安裝調試時嚴禁轉動活塞桿及悶蓋，以免彈簧彈出，發生意外。

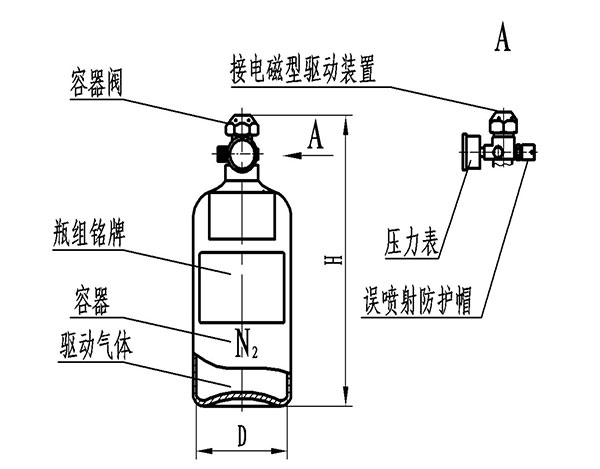

6、 驅動氣體瓶組

■組成：驅動氣體瓶組是由容器閥、容器、驅動氣體等組成。

■用途：平時用來儲存驅動氣體，一旦發生火災，通過電磁型驅動裝置實現電動或人工機械開啟容器閥，釋放儲存的驅動氣體，進而通過驅動氣體管路控制相應選擇閥和滅火劑瓶組容器閥的開啟。瓶組同時還具備壓力顯示、超壓保護、誤噴射防護功能。

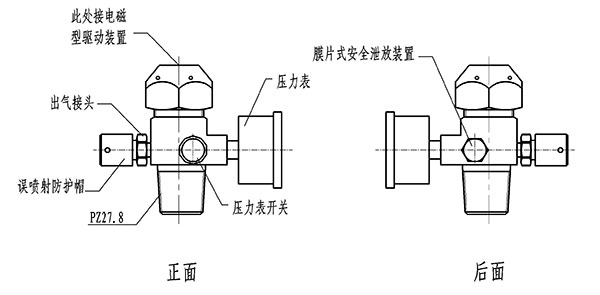

7、容器閥

■用途：容器閥安裝在容器上，用以密封容器內的驅動氣體，與電磁型驅動裝置配套使用，電動或人工機械開啟容器閥，釋放驅動氣體，啟動滅火設備實施滅火。

■超壓保護功能：容器閥上設置膜片式安全泄放裝置，當瓶組內部壓力到達8.8MPa±0.44MPa，泄壓膜片將自動爆破泄放瓶組內氣體，達到超壓保護的目的。

■誤噴射防護功能：誤噴射防護帽安裝在容器閥出口上，是為了防止瓶組未得到可靠固定前，避免由于誤操作造成的誤噴放使得容器劇烈移動造成人員傷害或財產損失。

■壓力顯示：容器閥上設計安裝壓力表開關和壓力表，壓力表開關用于控制瓶組與壓力表的通斷，平時處于關閉狀態，打開壓力表開關，壓力表實時反映瓶組內部壓力。

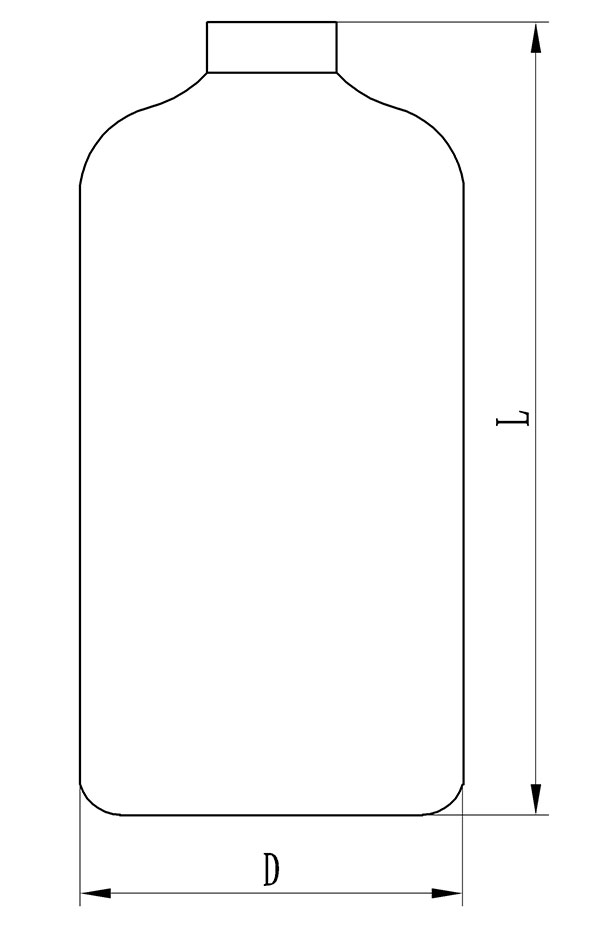

8、容器

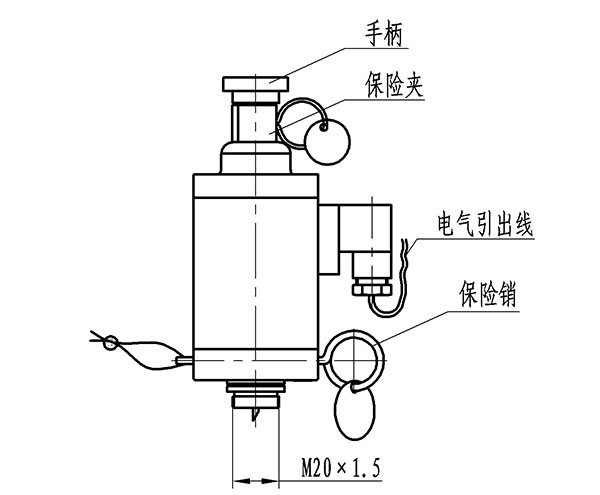

9、電磁型驅動裝置

■用途：與驅動氣體瓶組容器閥配套使用，電磁或機械驅動方式直接開啟容器閥，啟動滅火設備實施滅火。

■操作方法

電動：一旦有啟動電流輸入，將使其電磁鐵動作，頂?shù)断滦写唐乞?qū)動氣體瓶組容器閥上的密封膜片，容器閥開啟，噴放滅火劑。

人工機械操作：拔出保險夾，拍按手柄使頂?shù)断滦?，打開容器閥。

■防誤操作保險：①保險銷的作用是限制頂?shù)秳幼?，防止各種誤操作造成滅火設備的誤啟動。系統未驗收投入正常使用之前，保險銷禁止拆除。②保險夾系機械手動限制保險，在系統正常工作狀態時，防止人為或機械誤動作啟動滅火設備。非人工機械操作保險夾禁止拆除

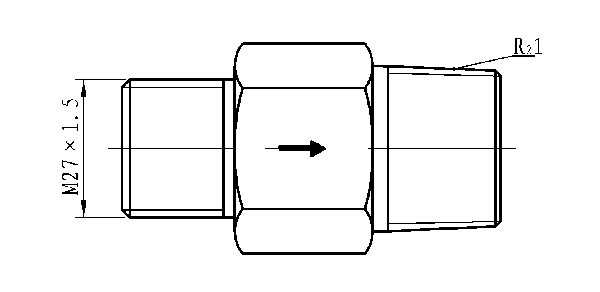

10、單向閥

■用途：該單向閥安裝于集流管與高壓連接軟管之間，用以控制滅火劑流向。

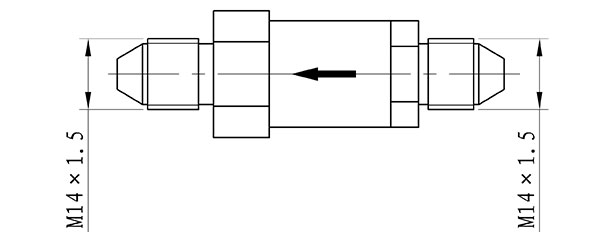

11、單向閥2

■用途：該單向閥安裝于驅動氣體管路中，用以控制驅動氣體流向。

12、集流管

■用途：集流管用來匯集滅火劑瓶組釋放的滅火劑。其徑向入口處連接液流單向閥，管路兩端焊接法蘭，一端配法蘭蓋，一端與滅火劑輸送管或分配管相連。

■超壓保護：安全泄放裝置安裝在集流管上，對管道起超壓保護作用。當管道中的壓力達到設計規定動作壓力（15MPa±0.75MPa）時，安全膜片將自動爆破，泄放管道內氣體，達到釋放壓力的目的。

13、分配管與連接管

■用途：分配管用于組合分配系統中，入口通過法蘭與連接管連接，其徑向出口對應連接各防護區選擇閥，通過選擇閥控制滅火劑流向。

連接管是集流管與分配管之間、集流管與集流管之間的連接管道，其設計壓力為15MPa，長度、結構形式根據集流管和分配管連接需要確定。

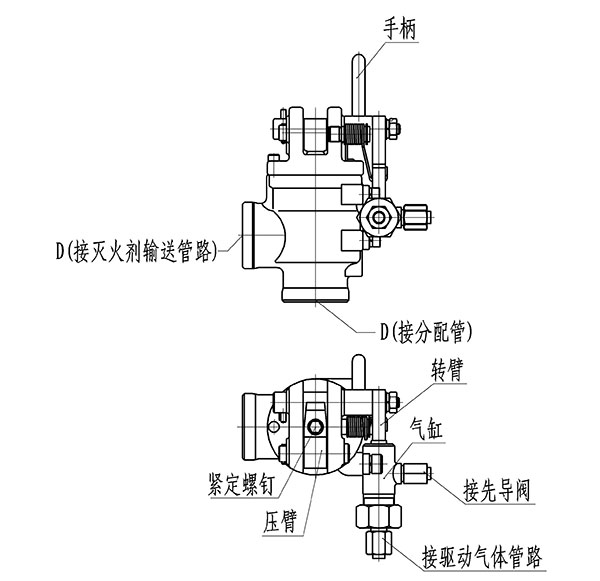

14、選擇閥

■用途：選擇閥用于組合分配系統中，安裝在分配管上，一端與所控制防護區的滅火劑輸送分支管網相連接，控制滅火劑的流向，平常處于常閉狀態，具有氣動和人工機械操作開啟功能。

■操作使用

氣動開啟：火災時，驅動氣體通過驅動氣體管路先后進入選擇閥和滅火劑瓶組容器閥氣缸體，順序打開選擇閥和容器閥，從而開通防護區滅火劑輸送管路、啟動滅火劑瓶組釋放滅火劑，通過噴嘴噴放實施滅火。

人工機械操作開啟：打開手柄，敞開壓臂，即可開啟選擇閥。

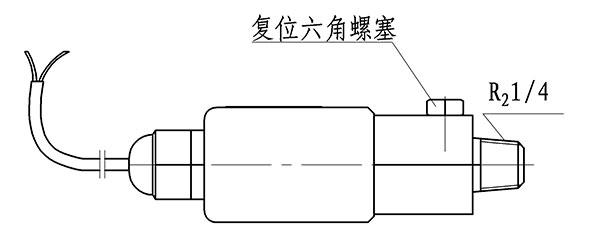

15、信號反饋裝置

■用途：信號反饋裝置用于傳遞系統噴放信號，提供的是無源開關信號。信號反饋裝置安裝在選擇閥出口處（組合分配系統中）或集流管（單元獨立系統中）上，反饋信號線與滅火控制設備聯接。該裝置內部微動開關提供一對開關觸點，平時觸點開路，當相應防護區滅火劑釋放時，管路內壓力推動裝置內活塞使微動開關閉合，將噴放信號反饋給滅火控制設備。

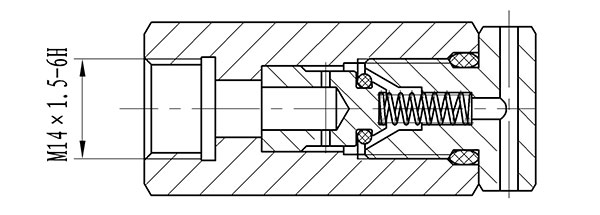

16、低泄高封閥

■用途：低泄高封閥具有低壓泄放，高于一定壓力自行關閉的功能。一般安裝在每一個驅動氣體瓶組附近的驅動氣體管路上，用于防止由于驅動氣體瓶組慢性泄漏的氣體在驅動氣體管路內壓力積聚導使滅火系統誤動作。驅動管路無壓或低壓，低泄高封閥呈開啟狀態，即使驅動氣體瓶組中微小泄漏氣體至驅動管路中，泄漏氣體能從低泄高封閥出口泄放，不會使驅動氣體管路中壓力持續升高；只有當驅動氣體瓶組正常啟動，驅動氣體管路內壓力驟然升高，此閥關閉，以確保驅動氣體可靠開啟系統中的有關閥門。

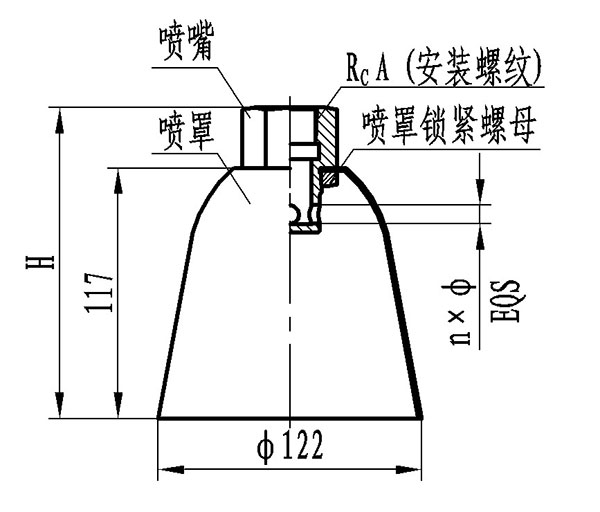

17、 噴嘴

■用途：噴嘴安裝于管網末端，主要用于撲救封閉空間的火災，其用途是按設計要求將滅火劑噴灑到防護區。噴嘴各型號規格是否帶噴罩應根據工程設計確定。

警告用語：噴嘴的最大安裝高度為5m，最小安全使用高度為0.5m，發生火警時，人員應立即撤離防護區，以免噴出的高壓氣體造成人身傷害。

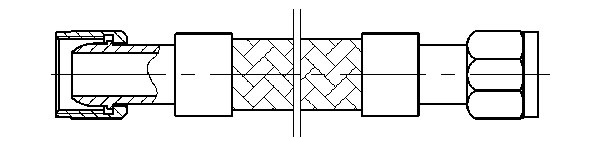

18、高壓金屬軟管

■用途：高壓連接軟管用于聯接滅火劑瓶組容器閥與集流管，起轉向連接、輸送滅火劑及減少氣體釋放時引起的震動等作用。

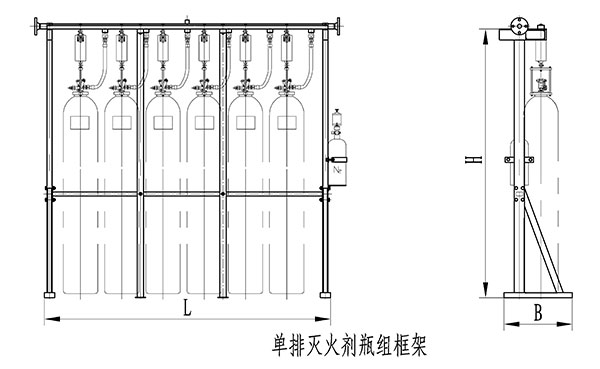

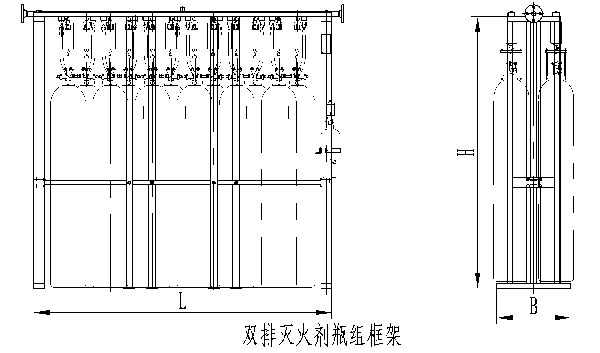

19、滅火劑瓶組框架

注：單元獨立系統的驅動氣體瓶組固定在滅火劑瓶組框架的任一側，組合分配系統需要配置驅動氣體瓶組框架。

■用途：用來固定滅火劑瓶組和集流管，根據用戶要求可任意組合。

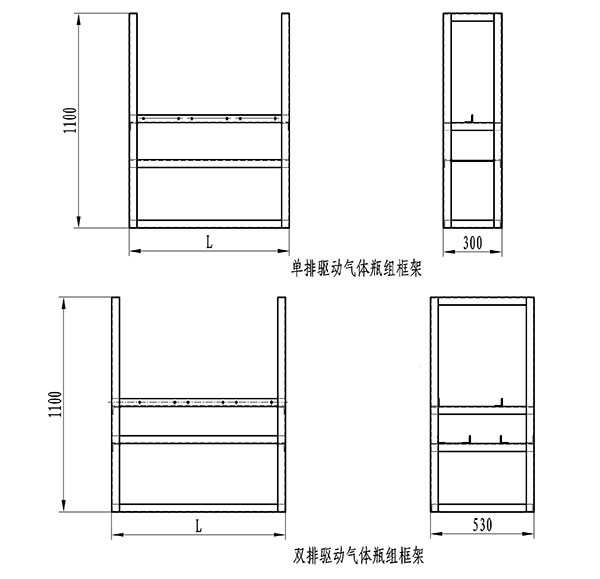

20、驅動氣體瓶組框架

■用途：用來固定驅動氣體瓶組和分配管。

注：驅動氣體瓶組框架長度L根據工程采用選擇閥的多少和大小進行確定，具體以實物為準。雙排框架是用于主備系統。

21、管道連接件

管路連接件材料為20鋼，內外表面鍍鋅，水壓強度試驗壓力為25.8MPa。我公司可為用戶提供系列管道連接件。

以上就是高壓二氧化碳滅火系統的組成部件及主要零部件的介紹，念海消防是專業的高壓二氧化碳廠家，在高壓二氧化碳滅火系統上已有一套標準化、流程化方案，立即咨詢：0512-67951790。
