柜式七氟丙烷滅火裝置是一種預制式滅火裝置，直接放在防護區內，由一套或者幾套滅火裝置保護一個防護區，適用于單元獨立式的全淹沒滅火，安裝靈活方便。此滅火裝置一般與火災報警滅火控制系統聯動，從而實現對防護區的保護，將火災撲滅在初期。今天我們來看一下柜式七氟丙烷滅火裝置的組成部件。

一、滅火裝置分兩種結構形式：雙瓶組柜式七氟丙烷滅火裝置和單瓶組柜式七氟丙烷滅火裝置。

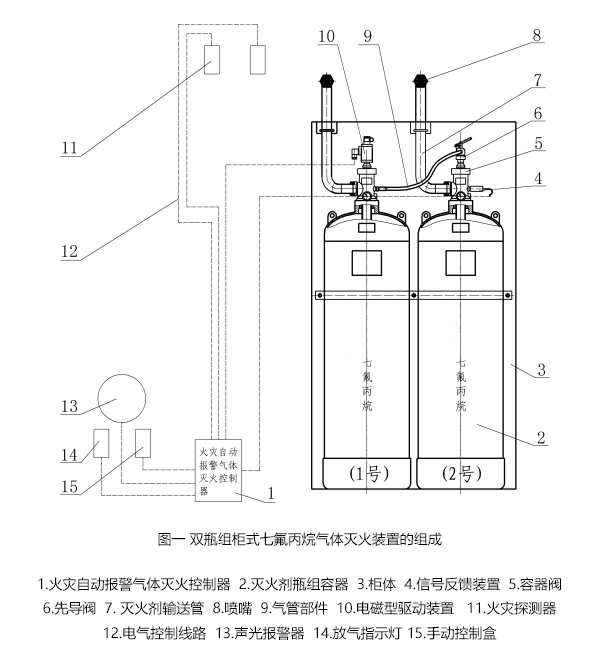

1.雙瓶組柜式七氟丙烷氣體滅火裝置的組成

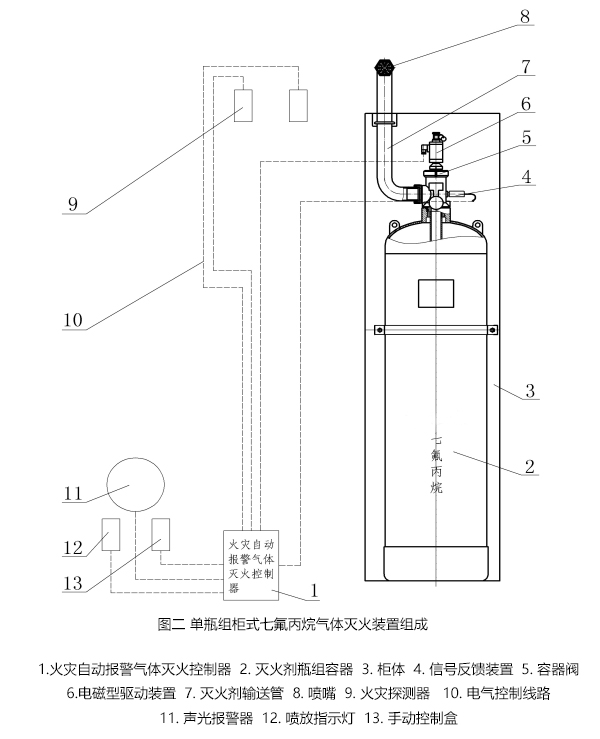

2.單瓶組柜式七氟丙烷氣體滅火裝置組成

二、主要零部件

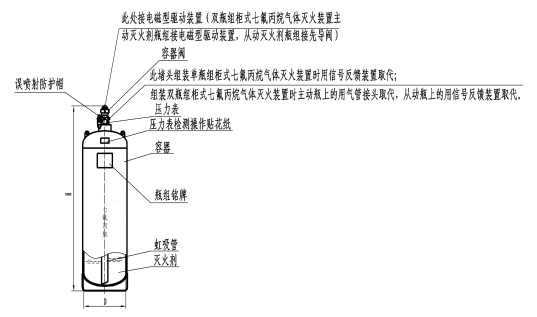

1.滅火劑瓶組

滅火劑瓶組由容器閥、容器、滅火劑、虹吸管組成。

用途：滅火劑瓶組平時用來儲存七氟丙烷滅火劑，一旦發生火災，靠電磁型驅動裝置或先導閥開啟容器閥，釋放滅火劑。瓶組具備超壓保護、誤噴射防護和壓力顯示功能。

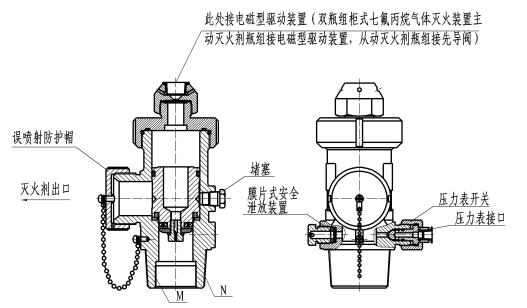

1.1容器閥

用途:容器閥安裝在滅火劑瓶組容器上，用以密封或釋放容器內滅火劑?；馂臅r，靠電磁型驅動裝置或先導閥頂?shù)秳幼鞔蜷_，釋放滅火劑。

1.2容器

2.先導閥

用途：先導閥安裝在從動滅火劑瓶組的容器閥上，主動滅火劑瓶組釋放滅火劑，滅火劑通過氣管部件進入先導閥，推動其頂?shù)断滦?，刺破容器閥上的密封膜片，打開容器閥，釋放從動滅火劑瓶組內的滅火劑。

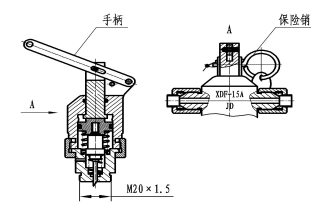

3.電磁型驅動裝置

用途：電磁型驅動裝置安裝在滅火劑瓶組容器閥上（對于雙瓶組滅火裝置，電磁型驅動裝置安裝在主動滅火劑瓶組上)，與外界控制器設備連接，具有電動操作功能。一旦有啟動電流輸入，將使其電磁鐵動作，頂?shù)断滦写唐茰缁饎┢拷M容器閥上的密封膜片，容器閥開啟，噴放滅火劑。

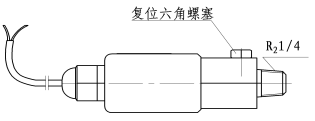

4.信號反饋裝置

用途：信號反饋裝置用于傳遞滅火裝置噴放信號，提供的是無源開關信號。信號反饋裝置安裝在容器閥上，反饋信號線與滅火控制設備連接。該裝置內部微動開關提供一對開關觸點，平時觸點開路，當滅火劑釋放時，容器閥閥腔內壓力升高，推動其內活塞使微動開關閉合，將噴放信號反饋給火災報警控制器。

5.噴嘴

用途：噴嘴安裝于柜式七氟丙烷氣體滅火裝置中與滅火劑瓶組相連的滅火劑輸送管上，其用途是按設計要求將滅火劑噴灑到防護區。它主要用于撲救封閉空間內的火災，用于全淹沒滅火的防護區。

以上就是兩種類型的柜式七氟丙烷滅火裝置組成部件及主要零部件的介紹，關于柜式七氟丙烷滅火裝置的安裝調試小編之前也有寫過一篇，感興趣的可以前往了解一下。念海消防是專業的七氟丙烷滅火系統廠家，在七氟丙烷滅火系統已有一套標準化、流程化方案，立即咨詢：0512-67951790。
