根據《石油化工企業設計防火規范》，全廠性的變電所為第二類全廠性重要設施，變配電所為區域性重要設施，一旦發生火災，將嚴重影響工業企業的安全生產，相關負責人也會承擔相應法律責任，工業企業配電室的消防設計需給予高度重視。本文主要是介紹七氟丙烷氣體滅火系統在工業企業配電室的應用。

一、常見的氣體滅火系統

伴隨建筑結構的復雜多樣，建筑火災隱患增多及環保意識的不斷提高，氣體滅火系統因其不導電、滅火快、效率高、保護對象無污損，且一般不會選成二次污染等特點，常作為良好的滅火劑用于撲救貴重儀器、精密儀器設備、檔案圖書室、儲能集裝箱等火災。

現在常用的氣體滅火系統主要包括IG541氣體滅火系統、熱氣溶膠滅火系統及七氟丙烷氣體滅火系統等。

IG541氣體滅火系統屬物理滅火，滅火劑由氮?dú)?、氫氣及二氧化碳?xì)怏w按比例混合而成，混合氣體即不支持燃燒，也不與大部分物質反應，更不會污染環境，屬于環保型滅火系統。

熱氣溶膠依據不同反應劑，分為S型和K型。S型撲電氣火災后不會造成電器及電子設備二次損害，但K型恰恰相反，因此K型熱氣溶膠預制滅火系統不得用于相關場所。此外，若操作不當，熱氣溶膠產品會引起火災、爆炸、電器損害等事故發生，在人員密集、有爆炸危險場所以及對潔凈有要求的場所不建議使用該種滅火系統。

七氟丙烷氣體滅火系統屬化學滅火，具有滅火性能強、滅火劑性能穩，對臭氧層無破壞作用等特點。該系統適用于有人工作的場所，為防止生成有毒的HF酸對人體造成損害，滅火后應及時機械通風且不少于每小時5次。

二、配電室七氟丙烷氣體滅火系統設計案例

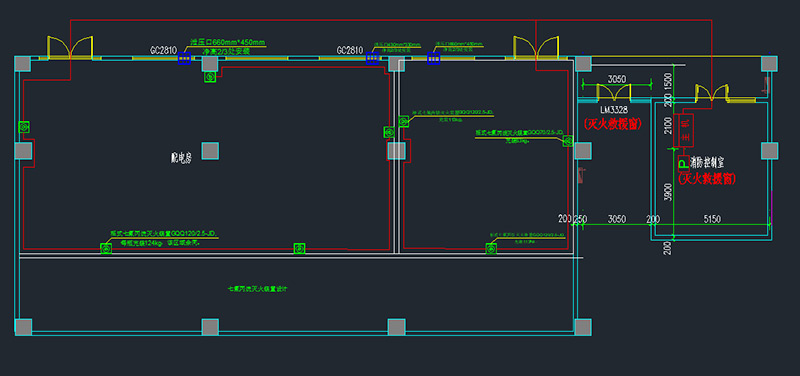

以某化工企業配電室為例，配電室內設有高低壓配電室，其中高壓配電室建筑面積405㎡，容積230.85㎡，低壓配電室建筑面積81㎡，容積461.70m3，建筑高度5.7m。地上一層建筑，鋼筋混凝土框架結構?；馂?zāi)危險性類別丙類，耐火等級二級。

1、設計依據

《建筑設計防火規范》GB50016；《氣體滅火系統設計規范》GB50370；《氣體滅火系統施工及驗收規范》GB 50263。

2、七氟丙烷氣體滅火系統

（1）修正系數：參考《氣體滅火系統設計規范》GB50370 （以下簡稱“《規范》）附錄B，可查出所在地海拔高度對應的修正系數K=1。

（2）過熱蒸汽比容：根據《規范》公式3.3.14-2，過熱蒸汽比容S=0.1269+0.00513T，防護區的最低環境溫度不得低于10℃。以T=0℃為例，則過熱蒸汽比容S=0.1269。

（3）設計濃度：根據《規范》第3.3.4條，油浸變壓器室、帶有開關的配電室和自備發電機房等防護區的滅火設計濃度宜采用9%。設計C1=9%。

（4）噴放時間：根據《規范》第3.3.7條，在通訊機房和電子計算機房等防護區，設計噴放的時間不應大于8秒；在其他防護區域，不應大于10秒。取噴放時間t=10s。

（5）浸漬時間：根據《規范》第3.3.8條高低壓配電室屬于電氣設備火災，故取浸漬時間為5分鐘。

（6）設計用量：根據《規范》公式3.3.14-1，防護區滅火設計用量W=K?(V/s)?C1/(100-C1)，C1=9%，經計算高低壓配電室W1分別為179.92kg，359.83kg。

（7）系統滅火劑儲存量：根據《規范》公式3.3.14-3，系統滅火劑儲存量W=W+△W1+△W2，則高低壓配電室系統滅火劑儲存量分別為18992kg，379.83kg。

（8）泄壓口面積。根據《規范》第3.3.13條，泄壓口面積F=015Q/P9。Q=設計用量/噴放時間。P為圍護結構承受內壓的允許壓強，依據第3.2.6條，P=1200Pa。通過計算，高低壓配電室泄壓口面積分別為0.078㎡，0.156㎡。

（9）七氟丙烷氣體滅火裝置選型：通過上述計算，選用GQQ120×2/2.5型七氟丙烷氣體滅火裝置，低壓配電室設2套，高壓配電室設1套。

3、其他安全措施

本設計采用全淹沒滅火方式。防護區的手動/自動工作狀態信號，火警信號和氣體噴放信號傳送到消防控制室，并使該系統能在噴放滅火劑之前關閉防護區內的空調，通風機及通風管道中的防火閥等設備。同一防護區的滅火裝置應能同時啟動，其動作響應時差≤2s。

儲存裝置重新充裝恢復工作應在使用72小時內完成，考慮到人員安全撤離，需要防護區應設有不大于30秒的可控延時噴放；同時，防護區設置的走道與出口應保證人員在30秒內疏散完畢。防護區配備空氣呼吸器，在疏散走道與出口處設置火災事故照明和疏散指示標志，防護區的門能自行關閉。

三、總結

以上是以某化工企業配電室進行七氟丙烷氣體滅火系統的消防設計為案例。作為潔凈氣體滅火系統之一的七氟丙烷滅火系統，因其清潔、高效、滅火快速等特點，使用越來越廣泛。
