七氟丙烷氣體滅火系統被廣泛應用于變配電室、計算機機房、發電機房、油庫、檔案室、高低溫環境實驗艙、儲能集裝箱、汽車實驗室等等，具有較高的應用價值和潛力。在七氟丙烷氣體滅火系統的設計過程中，有一些不夠?qū)I(yè)的設計人員通常會出現一些設計上的失誤，影響了滅火系統的滅火效果，導致滅不了火或?qū)χ凳厝藛T造成傷害。本文對七氟丙烷氣體滅火系統在工程設計中較為常見的失誤和存在的問題進行分析。

一、七氟丙烷氣體滅火系統設計過程中常見的失誤

1、滅火劑噴放到防護區的濃度問題

在七氟丙烷氣體滅火系統的實際設計過程中，有時常常會忽略滅火劑噴放的濃度問題。就單元獨立的滅火系統而言，設計的滅火濃度應當與實際滅火濃度基本相一致，然而，組合式分配系統的滅火劑儲存量一般都是根據最大防護區來進行確定的，若是滅火劑充裝量不到位，便有可能導致某些個別的小防護區內的實際滅火濃度過大。

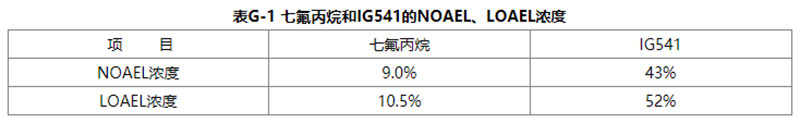

例如，原滅火劑設計容量為8%，設計用量為110kg，每瓶實際充裝量為100kg。這樣一來由于僅能噴射兩瓶滅火劑，從而造成滅火度為14.5%。而七氟丙烷的未見不良反應濃度應為9%，可見不良反應濃度為10.5%，即當滅火劑的實際濃度大于等于9%時，便有可能對防護區內的人員安全構成一定程度的威脅。

2、七氟丙烷氣體滅火系統噴頭設計問題

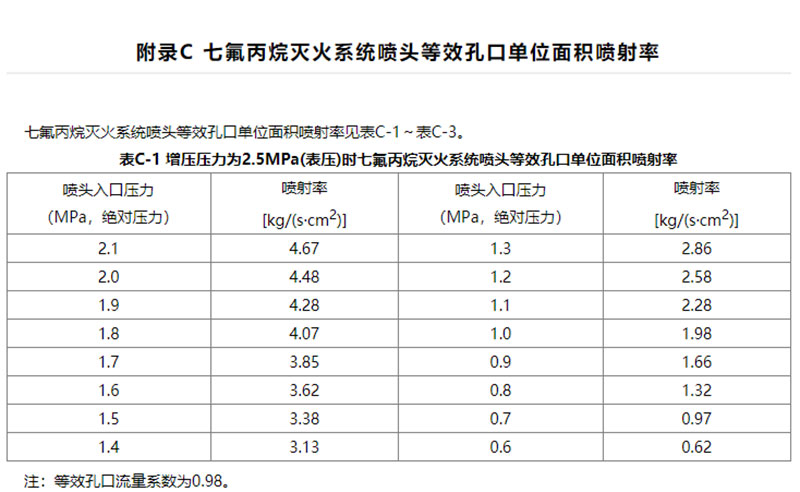

就七氟丙烷氣體滅火系統而言，滅火劑全部是經由噴頭釋放到防護區域當中，《氣體滅火系統設計規范》GB50370 中對七氟丙烷氣體滅火系統噴頭設計的計算方法給出了明確的規定，其中詳細闡明了不同儲存壓力級別、不同噴頭流量和不同末端壓力下的噴頭計算方法。然而，很多設計中未標明噴頭的規格，這是較為常見的設計失誤之一。由于 DN50-25每種規格的管道都有很多個規格的噴頭與之相匹配，噴頭等效孔口的面積也均不相同，若是隨意選用噴頭，勢必會對七氟丙烷滅火劑的噴放效果造成影響。

3、帶有全封閉天花防護區的設計失誤

通常情況下，在全封閉天花的防護區內，由于七氟丙烷滅火劑噴放之后一般不會竄至天花上部的空間當中，所以在防護區體積的計算過程中，基本不用考慮這部分空間；但是，當滅火劑噴放之后會出現汽化，這樣一來其體積便會快速膨脹，從而會對防護區的內部空間造成較大的壓強。為此，《氣體滅火系統設計規范》GB50370中規定泄壓口的設定應當按照防護區的維護結構及門廠所能夠承受內壓的允許壓強來設計，這樣可以確保防護區的內部壓力處于限制的安全值以內。然而，在實際設計中，卻出現按照開式天花計算全封閉天花防護區體積的情況，這顯然是不正確的，很可能會對防護區內的易損設備以及無法及時疏散得知人員安全構成威脅。

二、改善七氟丙烷氣體滅火系統設計的有效途徑

1、對防護區劃分進行優化

采用七氟丙烷氣體滅火系統的防護區，應當以固定的封閉空間進行劃分，這樣有助于建立被保護物發生火災時的滅火劑設計濃度，并保持一定的浸漬時間。

通常情況下，當一個防護區內包含兩個或是更多的封閉空間時，想要使設計的滅火系統能夠在火災發生后同時噴放給這些空間各自所需的滅火計量是非常困難的，因此，當某個封閉空間的圍護結構屬于不易燃燒體，且該空間可以建立被保護物火災撲滅所需的浸漬時間，就可以將該空間劃分為一個防護區。

2、合理確定噴放時間

正常情況下，若是固體表面火災的預燃時間相對加長，則有可能發展成為深位火災，這不利于 FM-200 滅火，同時氣體與液體火災的預燃時間一旦過長還有可能引起爆炸，這就要求滅火設計濃度應當增大為惰化設計濃度。由此可見，縮短滅火劑的噴放時間尤為重要。目前，國際上和一些發展國家的標準中，都將鹵代烷的噴放時間規定為不大于10s。

由于 FM-200 遇熱時產生的主要成分為HF，其與空氣中的水蒸氣結合后會形成氫氟酸，其對一些精密的儀器和設備具有較強的侵蝕損害。按照有關試驗結果表明，當鹵代烷在火災現場的噴放時間從10s縮短至5s 時，分解產物約減少50%左右。故此，為了有效防止七氟丙烷在滅火時對精密設備造成損害，應當將噴放時間縮短到8s，這一時間經試驗驗證是可行的。

3、精確計算滅火劑用量

按照 《七氟丙烷潔凈氣體滅火系統設計規范》 中有關規定，防護區內 FM-200 滅火劑的設計用量計算公式如下：

W=KV/S×C/（100-C）

上式 中，W 表示七氟丙烷滅火劑的設計用量，單位kg；C表示七氟丙烷的設計濃度（%）；V代表防護區內的經溶劑3；K表示海拔修正系數，當海拔高度為0時，K值為1；S表示七氟丙烷過熱蒸汽在101KPa與防護區最低環境溫度的比容（m3/kg）。該計算公式中，充分考慮了防護區內門、窗等縫隙引起的滅火劑泄漏量，同時認為七氟丙烷滅火劑在噴射時始終以濃度泄漏，經驗證由該公式計算出的結果是安全的。

三、總結

七氟丙烷氣體滅火系統的作用是為了在關鍵時刻能夠滅的了火，保護防護區的安全，如果因?yàn)榉桨冈O(shè)計上的一些失誤導致滅火失敗或造成人員傷害是沒必要的，建議要請專業單位進行方案設計，不要隨意選擇用量。
