條文說明

3.4 IG541混合氣體滅火系統

3.4.6　泄壓口面積是該防護區采用的滅火劑噴放速率及防護區圍護結構承受內壓的允許壓強的函數。噴放速率小，允許壓強大，則泄壓口面積小；反之，則泄壓口面積大。泄壓口面積可通過計算得出。由于IG541滅火系統在噴放過程中，初始噴放壓力高于平均流量的噴放壓力約1倍，故推算結果是，初始噴放的峰值流量約是平均流量的2倍。因此，條文中的計算公式是按平均流量的√2倍求出的。

建筑物的內壓允許壓強，應由建筑結構設計給出。表4的數據供參考：

表4  建筑物的內壓允許壓強

3.4.7　第3款中，式（3.4.7-3）按系統設計用量完全釋放時，以當時儲瓶?jī)?nèi)溫度和管網管道內平均溫度計算IG541滅火劑密度而求得

3.4.8　管網計算

      2 式（3.4.8-3）是根據1.1倍平均流量對應噴頭容許最小壓力下，以及釋放近95%設計用量，管網末端壓力接近于0.5MPa（表壓）時，它們的末端流速皆小于臨界流速而求得。

計算選用時，在選用范圍內，下游支管宜偏大選用；噴頭接管按噴頭接口尺寸選用。

     4 式（3.4.8-4）是以釋放95%的設計用量的一半時的系統狀況，按絕熱過程求出。

     5 減壓孔板后的壓力，應首選臨界落壓比進行計算，當由此計算出的噴頭工作壓力未能滿足第3.4.9條的規定時，可改選落壓比，但應在本款規定范圍內選用。

     6 式（3.4.8-6）是根據亞臨界壓差流量計算公式，即

其中T1以初始溫度代入而求得。

Q式的推導，是設定IG541噴放的系統流程為絕熱過程，得

求取孔口和孔口前二截面的方程式，并以 代入，得

相對于ω2 ，ω1 相當小，從而忽略項ω21，得

最終即可求出Q式。

以上各式中，符號的含義如下：

Q——減壓孔板氣體流量；

μ——減壓孔板流量系數；

F——減壓孔板孔口面積；

P1——?dú)怏w在減壓孔板前的絕對壓力；

P2——?dú)怏w在減壓孔板孔口處的絕對壓力；

g——重力加速度；

k——絕熱指數；

R——?dú)怏w常數；

T1——?dú)怏w初始絕對溫度；

T2——孔口處的氣體絕對溫度；

Cv——比定容熱容；

T——?dú)怏w絕對溫度；

A——功的熱當量；

P——?dú)怏w壓力；

v——?dú)怏w比熱容；

ω——?dú)怏w流速，角速度；

υ——?dú)怏w流速，線速度；

i1——減壓孔板前的氣體狀態焓；

i2——孔口處的氣體狀態焓；

ω1——?dú)怏w在減壓孔板前的流速；

ω2——?dú)怏w在孔口處的流速；

Cp——比定壓熱容；

減壓孔板可按圖5設計。其中，d為孔口直徑；D為孔口前管道內徑；d/D為0.25~0.55。

當　d/D≤0.35，μk=0.6；

0.35

0.45

圖5 減壓孔板

7系統流程損失計算，采用了可壓縮流體絕熱流動計入摩擦損失為計算條件，建立管流的方程式：

最后推算出：

式中 ρ——?dú)怏w密度；

       α——?jiǎng)幽苄拚禂?shù)；

       λ——沿程阻力系數；

      dl——長度函數的微分；

     dρ——壓力函數的微分；

    dυ——速度函數的微分；

    Y——壓力系數；

   Z——密度系數；

   L——管道計算長度；

由于該式中，壓力流量間是隱函數，不便求解，故將計算式改寫為條文中形式。

下面用實例介紹IG541混合氣體滅火系統設計計算：

某機房為20m*20m*3.5m，最低環境溫度20℃，將管網均衡布置。

系統圖中：減壓孔板前管道（a－b）長15m，減壓孔板后主管道（b－c）長75m，管道連接件當量長度9m；一級支管（c－d）長5m，管道連接件當量長度11.9m；二級支管（d－e）長5m，管道連接件當量長度6.3m；三級支管（e－f）長2.5m，管道連接件當量長度5.4m；末端支管（f－g）長2.6m，管道連接件當量長度7.1m。

      1）確定滅火設計濃度

      依據本規范，取C1=37.5%。

      2）計算保護空間實際容積

      V=20×20×3.5=1400（m3）。

     3）計算滅火設計用量

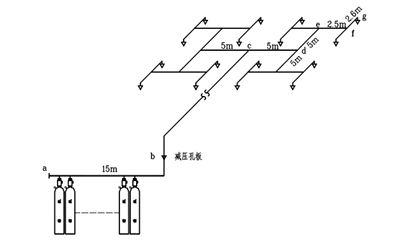

圖6 系統管網計算圖

依據本規范公式（3.4.7-1）， ，

其中，K=1，

          S=0.6575+0.0024×20（℃）=0.7055（m3/kg），

    4）設定噴放時間

    依據本規范，取t=55s。

    5）選定滅火劑儲存容器規格及儲存壓力級別

    選用70升的15MPa存儲容器,根據W=932.68kg，充裝系數η=211.15kg/m3，儲瓶數n=（932.68/211.15）/0.07=63.1，取整后，n=64（只）。

    6）計算管道平均設計流量

主干管：

一級支管：Qg1=Qw/2=8.055（kg/s）；

二級支管：Qg2=Qg1/2=4.028（kg/s）；

三級支管：Qg3= Qg2/2=2.014（kg/s）；

末端支管：Qg4= Qg3/2=1.007（kg/s），即Qc=1.007kg/s。

    7）選擇管網管道通徑

以管道平均設計流量，依據本規范， 初選管徑為：

主干管：125mm；

一級支管：80mm；

二級支管：65mm；

三級支管：50mm；

末端支管：40mm。

    8）計算系統剩余量及其增加的儲瓶數量

    V1=0.1178m3，V2=1.1287m3，VP=V1+V2=1.2465 m3；Vo=0.07×64=4.48m3；

    依據本規范，Ws≥2.7Vo+2.0VP≥14.589（kg），

    計入剩余量后的儲瓶數：

    n1≥[（932.68+14.589）/211.15]/0.07≥64.089

    取整后，n1=65（只）

    9）計算減壓孔板前壓力。

    依據本規范公式（3.4.8-4）：

    10）計算減壓孔板后壓力

    依據本規范，P2=δ?P1=0.52×4.954=2.576（MPa）。

    11）計算減壓孔板孔口面積

    依據本規范公式（3.4.8-6）： ；并初選μk=0.61，得出Fk=20.570（cm2），d=51.177（mm）。d/D=0.4094；說明μk選擇正確。

    12）計算流程損失

    根據P2=2.576（MPa），查本規范附錄E表E-1，得出b點Y=566.6，Z=0.5855；

    依據本規范（3.4.8-7）：

   ，代入各管段平均流量及計算長度（含沿程長度及管道連接件當量長度），并結合本規范附錄E表E-1，推算出：

c點Y=656.9，Z=0.5855；該點壓力值P=2.3317MPa；

d點Y=705.0，Z=0.6583；

e點Y=728.6，Z=0.6987；

f點Y=744.8，Z=0.7266；

g點Y=760.8，Z=0.7598。

    13）計算噴頭等效孔口面積

因g點為噴頭入口處，根據其Y、Z值，查本規范附錄E表E-1，推算出該點壓力Pc=2.011MPa；查本規范附錄F表F-1，推算出噴頭等效單位面積噴射率qc= 0.4832kg/（s?cm2）；

依據本規范，

查本規范附D，可選用規格代號為22的噴頭（16只）。
